玉溪VT04 可視紅外測溫儀 HVAC 組合套件-FLK-VT04-H-KIT-美國福祿克FLUKE

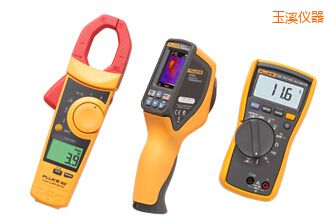

使用 VT04、Fluke 902 鉗形表和 Fluke 116 數字萬用表可幫您節約成本并應對各種作業。有了這些工具，HVAC 技術人員就能夠排查最棘手的問題并對問題進行診斷。
Fluke VT04可視紅外測溫儀
|
主要特性
|
|
內置數字?jǐn)z像頭
|
有
|
|
熱圖著色
|
有，便攜紅外測溫儀，5種混合模式
|
|
成像光學系統
|
PyroBlend® Plus光學系統*相比VT02，槍式紅外測溫儀，圖像清晰度提高4倍
|
|
視場
|
28° x 28°
|
|
高/低溫警報
|
有
|
|
時移圖像拍攝
|
有
|
|
自動監控警報
|
有
|
|
電池類型
|
可充電鋰電池
|
|
培訓
|
無需任何培訓
|
|
人機工程學特性
|
設計纖巧，口袋大小
|
|
冷熱標記
|
有
|
|
一般特點
|
|
電池使用時間
|
八(8)小時
|
|
溫度測量范圍
|
-10 °C至+250 °C（14 °F至482 °F）
|
|
溫度測量精度
|
+/- 2 °C或+/- 2 %
|
|
溫度測量
|
有，中心點測量
|
|
存儲介質（微型SD卡）
|
四(4) Gb卡，紅外溫度計，每Gb的儲存容量達10000張圖像
|
|
紅外光譜帶
|
6.5μm至14μm
|
|
級別和范圍
|
自動
|
|
對焦機制
|
免調焦，內置智能化功能，無需培訓
|
|
對焦選項-獨有的用戶可選近焦距/遠焦距
|
近焦距< 23 cm (9 in)；遠焦距> 23 cm (9 in)
|
|
尺寸
|
21 cm x 7.5 cm x 5.5 cm (8.3 in x 3 in x 2.2 in)；< 350 g. (12.5 oz.)
|
|
文件格式
|
保存至SD卡的.is2格式。用戶可在Smartview中制作專業報告或?qū)С鰣D像（BMP、DIB、GIF、SPE、FIF、SPEG、JPG、PNG、TIF和TIFF格式）
|
|
安全及合規性
|
CFR47: 2009 Class A. Part 15 subpart B; CE: EN 61326:2006; IEC/EN
61010-1:2010
|
|
保修期
|
兩(2)年
|
Fluke 902 True-rms HVAC鉗形表
|
技術指標
|
|
直流電壓
|
量程
|
0 – 600.0 V
|
|
精度
|
1% ± 5次計數
|
|
交流電壓（真有效值）
|
量程
|
0 – 600.0 V
|
|
精度
|
1% ± 5次計數(50/60 Hz)
|
|
交流電流（真有效值）
|
量程
|
0 – 600.0 A
|
|
精度
|
2.0% ± 5次計數(50/60 Hz)
|
|
直流電流
|
量程
|
0 - 200.0 μA
|
|
精度
|
1.0% ± 5次計數
|
|
電阻
|
量程
|
0 – 9999Ω
|
|
精度
|
1.5% ± 5次計數
|
|
連續性
|
<= 30Ω
|
|
溫度*
（K型熱電偶）
|
量程
|
-10℃至400℃
（-14℉至752℉）
|
|
精度
|
+/- 1.0% + 0.8℃
(+/- 1.0% + 1.5℉)典型
|
|
量程
|
-40℃至-10℃
（-40℉至-14℉）
|
|
精度
|
+/- 5.0% + 1.5℃
(+/- 5.0% + 3.3℉)典型
|
|
電容
|
量程
|
1-1000 μF
|
|
精度
|
1.9% ± 2次計數
|
* 誤差不包括 K 型熱電偶的誤差
|
機械和通用規格
|
|
重量
|
1.5 lbs (.7 kg)
|
|
尺寸
|
10.75 x 4.25 x 2.44 (27.3 cm x 10.8 cm x 6.2 cm)
|
|
電池類型
|
(2)節5號堿性電池
|
Fluke 116數字萬用表
|
技術指標
|
|
任何端子和接地之間的最高電壓
|
600 V
|
|
過電壓保護
|
6 kV峰值，紅外測溫儀 明達，符合IEC 61010-1 600
VCAT III，便攜式紅外測溫儀排名，污染等級2的規定
|
|
顯示屏
|
數字：6000次計數，雙色紅外測溫儀，每秒更新4次
|
|
柱狀圖
|
33段，北京 紅外測溫儀，每秒更新32段
|
|
工作溫度
|
-10 °C至+ 50 °C
|
|
存放溫度
|
-40 °C至+ 60 °C
|
|
電池類型
|
9 V堿性電池，一體化紅外測溫儀，NEDA 1604A/ IEC
6LR61
|
|
電池使用時間
|
μδΠΝ400Π΅Κ±￡ ±3ΥΥμΖΉΨ±Υ
|
|
精度規格
|
|
直流毫伏
|
范圍/分辨率
|
600.0 mV / 0.1 mV
|
|
精度
|
± ([%讀數] + [計數次數]): 0.5% + 2
|
|
直流電壓
|
范圍/分辨率
|
6.000 V / 0.001 V
60.00 V / 0.01 V
600.00 V / 0.1 V
|
|
精度
|
± ([%讀數] + [計數次數]): 0.5% + 2
|
|
自動伏特
|
范圍/分辨率
|
600.0 V / 0.1 V
|
|
精度
|
2.0 % + 3（直流，45 Hz至500 Hz）
4.0 % + 3（500 Hz至1 kHz）
|
|
交流毫伏1真有效值
|
范圍/分辨率
|
600.0 mV / 0.1 mV
|
|
精度
|
1.0 % + 3（直流，45 Hz至500 Hz）
2.0 % + 3（500 Hz至1 kHz）
|
|
交流伏特1真有效值
|
范圍/分辨率
|
6.000 V / 0.001 V
60.00 V / 0.01 V
600.0 V / 0.1 V
|
|
精度
|
1.0 % + 3（直流，45 Hz至500 Hz）
2.0 % + 3（500 Hz至1 kHz）
|
|
連續性
|
范圍/分辨率
|
600Ω/ 1Ω
|
|
精度
|
蜂鳴器開啟時< 20Ω，關閉時> 250Ω；檢測到
500μs或更長時間的開路或短路。
|
|
歐姆
|
范圍/分辨率
|
600.0Ω/ 0.1Ω
6.000 kΩ/ 0.001 kΩ
60.00 kΩ/ 0.01 kΩ
600.0 kΩ/ 0.1 kΩ
6.000 MΩ/ 0.001 MΩ
|
|
精度
|
0.9 % + 1
|
|
范圍/分辨率
|
40.00 MΩ/ 0.01 MΩ
|
|
精度
|
5 % + 2
|
|
二極管測試
|
范圍/分辨率
|
2.00 V / 0.001 V
|
|
精度
|
0.9% + 2
|
|
電容
|
范圍/分辨率
|
1000 nF / 1 nF
10.00μF / 0.01μF
100.0μF / 0.1μF
9999μF / 1μF
100μF to 1000μF
|
|
精度
|
1.9% + 2
|
|
范圍/分辨率
|
> 1000μF
|
|
精度
|
5% + 20%
|
|
Lo-Z電容
|
量程
|
1 nF至500μF
|
|
精度
|
10% + 2 μδΠΝ
|
|
溫度2
（K型熱電偶）
|
范圍/分辨率
|
-40 °C至400 °C / 0.1 °C
|
|
精度
|
1% + 102
|
|
范圍/分辨率
|
-40 °F至752 °F / 0.2 °F
|
|
精度
|
1% + 182
|
|
交流微安真有效值（45 Hz至500 Hz）
|
范圍/分辨率
|
600.0μA / 0.1μA
|
|
精度
|
1.0% + 2
|
|
直流微安
|
范圍/分辨率
|
600.0μA / 0.1μA
|
|
精度
|
1.0% + 2
|
|
Hz（電壓或電流輸入）2
|
范圍/分辨率
|
99.99 Hz / 0.01 Hz
999.99 Hz / 0.1 Hz
9.999 Hz / 0.001 Hz
50.00 Hz / 0.01 Hz
|
|
精度
|
0.1% + 2
|
注意：
1.
所有交流電壓范圍（除開 Auto-V/LoZ）均指定為量程的 1% 至 100 %。Auto-V/LoZ 的起始范圍指定為 0.0 V。
2.
溫度誤差（準確度）不包含熱電偶探頭的誤差。
3.
頻率是交流耦合，st紅外測溫儀，交流電壓時為 5 Hz 至 50 kHz。頻率是直流耦合，手持紅外測溫儀，交流電流時為 45 Hz 至 5 kHz。
4.
溫度范圍/分辨率：-40 °F 至 752 °F / 0.2 °F。
|
機械和通用規格
|
|
尺寸
|
167 x 84 x 46 mm (6.57" x 3.31" x 1.82")
|
|
重量
|
550 g
|
|
保修期
|
3年
|
|
型號名稱
|
描述
|
|
FLK-VT04-H-KIT
|
包括：
-
VT04可視紅外測溫儀
-
902 True-rms HVAC鉗形表
-
HVAC專業人員專用的116數字萬用表
|
|
Cases and Holsters
|
|
FLK-VT04-HARD CASE
|
可視紅外測溫儀的硬質箱
|
|
機套和掛件
|
|
C90
|
數字萬用表和可視紅外測溫儀的C90軟質箱
|
|
電池，充電器和適配器
|
|
FLK-VT04-Charger
|
更換VT04鋰離子充電電池的充電器
|
|
FLK-VT04-Battery
|
更換VT04的鋰離子充電電池。
|
