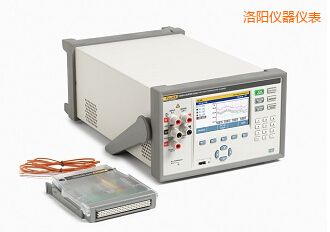

1586A通用技術指標

電源電壓

100 V設置: 90 V ~ 110 V
120 V設置: 108 V ~ 132 V
220 V設置: 198 V ~ 242 V
240 V設置: 216 V ~ 264 V

頻率

47 Hz ~ 440 Hz

功耗

36 VA峰值(平均24 W )

環境溫度

工作: 0 °C ~ 50 °C
準確度范圍: 18 °C ~ 28 °C
存儲: −20 °C ~ 70 °C

預熱時間:

滿足指標1小時

相對溫度(非結露)

工作:  0 °C ~ 30 °C <80 %;
                   30 °C ~ 50 °C <50 %
存儲: −20 °C ~ 70 °C <95 %

高度

工作: 2,000 m
存儲: 12,000 m

振動和沖擊

符合MIL-PRF-28800F Class 3

通道能力

模擬通道總數: 45
電壓/電阻通道: 41
專用電流通道:  5
數字I/O: 8位
累加計數: 1
報警輸出: 6
觸發輸入: 1

輸入保護

50 V所有功能，所有通道，所有量程

數學運算通道

通道數: 20
運算功能: 和，差，乘，除，多項式指數，冪，開方，對數，最小，最大，平均值，絕對值

觸發

內部，外部（觸發輸入），電接點雙金屬溫度計，報警，溫度計的使用，遠程（總線），運動，自動測試

存儲

掃描數據RAM: 帶時標的讀數75,000
數據/設置文件: 20 MB

U盤

接口類型: A類
功能: 存儲器
文件格式: FAT32
存儲容量: 32 GB

USB接口

接口類型: B類
級別: 儀器
功能: 控制和數據傳輸
控制命令: SCPI

LAN

功能: 控制和數據傳輸
網絡協: Ethernet 10/100, TCP/IP
控制命令: SCPI

RS-232

接口: 9針(DE-9)
波特率: 1200, 2400, 4800, 9600, 19200, 38400
功能: 溫度控制

尺寸

高: 150 mm
寬: 245 mm
深: 385 mm Weight: 6 kg (typical configuration)
重量: 6 kg (典型配置)
發貨重量: 9.5 kg (典型配置)

符合標準

CE, CSA, IEC 61010 3rd edition

測量指標

除特別說明，準確度指標一般適用于中、低速度掃描，1小時預熱，溫度環境為18℃~28℃。準確度指標為一年期95%置信度指標。

掃描速度

快: 10通道/秒(每通道0.1秒)
中: 1通道/秒(每通道1秒)
慢: 每4秒一個通道

顯示分辨率

4 ½ ~ 6 ½位，取決于功能和掃描速度。（參考下面溫度測量功能和顯示分辨率）

PRT/RTD

溫度范圍

-200℃~ 1200℃(取決于傳感器)

電阻范圍

0Ω~ 4 kΩ

隔離補償

0Ω~ 400Ω, 4線: 電流自動換向
400Ω~ 4000Ω或3線: none

激勵電流換向(0Ω~ 400Ω范圍)

快: 2 ms
中: 250 ms
慢: 250 ms

引線最大電阻(4線Ω)

每條線2.5 %量程，400Ω和4 kΩ

PRT/RTD電阻準確度

準確度按Ω或%讀數給出，取二者較大值�；�本準確度按4線給出。使用3線測量時，對通道增加0.013Ω用于補償內部電阻失配和電壓失調。對通道x01~x20,增加0.05Ω。如果環境溫度在規定范圍以外，用溫度偏差值乘以溫度系數并加在準確度指標之上。

量程

掃描速度

外置接線模塊和通道1

內置接線模塊

溫度超出18℃~28℃

0 Ω~ 400 Ω

慢

0.002 %或0.0008 Ω

0.003 %或0.003 Ω

0.0001 %或0.0008 Ω

中

0.002 %或0.002 Ω

0.003 %或0.003 Ω

0.0001 %或0.0008 Ω

快

0.002 %或0.005 Ω

0.003 %或0.006 Ω

0.0001 %或0.0008 Ω

400 Ω~ 4 kΩ

慢

0.004 %或0.06Ω

0.006 %或0.06Ω

0.0001 %或0.008 Ω

中

0.004 %或0.1 Ω

0.006 %或0.1 Ω

0.0001 %或0.008 Ω

快

0.004 %或0.18 Ω

0.006 %或0.18 Ω

0.0001 %或0.008 Ω

PRT/RTD溫度準確度

準確度為4線，100Ω額定PRT/RTD。使用了3線測量時，對通道1增加0.039℃用于補償內部電阻失配和電壓失調。對通道x01~x20,增加0.15℃。如果環境溫度在規定范圍以外，精密數字溫度計，用溫度偏差值乘以溫度系數并加在準確度指標之上。表中溫度點之間可能會使用直插的公式。溫度測量的范圍取決于傳感器及其特性。

掃描速度

溫度

外置接線模塊和通道1

內置接線模塊

溫度超出18℃~28℃

慢

−200 °C

0.002 °C

0.008 °C

0.002 °C

0 °C

0.005 °C

0.008 °C

0.003 °C

300 °C

0.012 °C

0.018 °C

0.006 °C

600 °C

0.02 °C

0.03 °C

0.01 °C

中

−200 °C

0.005 °C

0.008 °C

0.002 °C

0 °C

0.005 °C

0.008 °C

0.003 °C

300 °C

0.012 °C

0.018 °C

0.006 °C

600 °C

0.02 °C

0.03 °C

0.01 °C

快

−200 °C

0.013 °C

0.015 °C

0.002 °C

0 °C

0.013 °C

0.015 °C

0.003 °C

300 °C

0.014 °C

0.018 °C

0.006 °C

600 °C

0.02 °C

0.03 °C

0.01 °C

PRT/RTD測量特性

溫度顯示分辨力

量程

慢/中速

快速

激勵電壓

0Ω~ 400Ω

0.001 °C

0.01 °C

±1 mA

400Ω~ 4 kΩ

0.001 °C

0.01 °C

0.1 mA

熱敏電阻

溫度范圍

−200 °C ~ 400 °C (取決于傳感器)

電阻量程

0 Ω~ 1 MΩ

熱敏電阻準確度

準確度按%測量讀數+Ω給出�；�本準確度基于4線，慢速掃描�？焖俸椭兴贂r，按照表中的數字增加。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在準確度指標之上。對2線測量，通道1增加0.02Ω內部電阻。對通道x01~x20,增加1.5Ω外部引線電阻。

量程

慢速

中速

快速

溫度超出18℃~28℃

0 Ω~ 2.2 kΩ

0.004 % + 0.2 Ω

加0.3 Ω

加1 Ω

0.0005 % + 0.05 Ω

2.1 kΩ~ 98 kΩ

0.004 % + 0.5 Ω

加0.5 Ω

加1.3 Ω

0.0005 % + 0.1 Ω

95 kΩ~ 1 MΩ

0.015 % + 5 Ω

加5 Ω

加13 Ω

0.001 % + 2 Ω

熱敏電阻溫度準確度

指標為4線測量。2線測量按照下表增加內阻的指標。如果環境溫度超出范圍，指標按照每度25%增加。指標不含傳感器指標。溫度范圍取決于傳感器。

2.2 kΩ熱敏電阻

量程

慢速

中速

快速

2線

−40 °C

0.001 °C

0.001 °C

0.01 °C

加0.001 °C

0 °C

0.003 °C

0.004 °C

0.01 °C

加0.004 °C

25 °C

0.006 °C

0.011 °C

0.02 °C

加0.016 °C

50 °C

0.008 °C

0.018 °C

0.04 °C

加0.05 °C

100 °C

0.047 °C

0.114 °C

0.28 °C

加0.34 °C

150 °C

0.23 °C

0.56 °C

1.34 °C

加1.7 °C

5 kΩ熱敏電阻

量程

慢速

中速

快速

2線

−40 °C

0.003 °C

0.004 °C

0.01 °C

加0.001 °C

0 °C

0.002 °C

0.002 °C

0.01 °C

加0.002 °C

25 °C

0.004 °C

0.006 °C

0.01 °C

加0.007 °C

50 °C

0.005 °C

0.009 °C

0.02 °C

加0.022 °C

100 °C

0.022 °C

0.052 °C

0.13 °C

加0.16 °C

150 °C

0.096 °C

0.24 °C

0.57 °C

加0.7 °C

10 kΩ熱敏電阻

量程

慢速

中速

快速

2線

−40 °C

0.003 °C

0.004 °C

0.01 °C

加0.001 °C

0 °C

0.002 °C

0.002 °C

0.01 °C

加0.002 °C

25 °C

0.003 °C

0.004 °C

0.01 °C

加0.004 °C

50 °C

0.005 °C

0.009 °C

0.02 °C

加0.011 °C

100 °C

0.011 °C

0.024 °C

0.06 °C

加0.067 °C

150 °C

0.04 °C

0.098 °C

0.24 °C

加0.29 °C

熱敏電阻測量特性

溫度顯示分辨率

量程

慢/中速

快速

Source Current

0 Ω~ 2.2 kΩ

0.0001 °C

0.001 °C

10μA

2.1 kΩ~ 98 kΩ

0.0001 °C

0.001 °C

10μA

95 kΩ  ~ 1 MΩ

0.0001 °C

0.001 °C

1μA

熱電偶

溫度范圍

-200℃~ 2315℃(取決于傳感器)

電壓范圍

−15 mV ~ 100 mV

熱電偶電壓準確度

準確度按照±（%讀數+μV）給出�；�本準確度為中、慢速指標。快速指標，請按下表中的數字增加。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在準確度指標之上。

范圍

通道1

通道x01~x20

快速

溫度超出18℃~28℃

−15 mV ~ 100 mV

0.004 % + 4μV

加2μV

加1μV

0.0005 % + 0.0005 mV

熱電偶參考端準確度

模塊

CJC準確度

溫度超出18℃~28℃

外置接線模塊

0.25 °C

0.02 °C

內置接線模塊

0.6 °C

0.05 °C

熱電偶溫度準確度

準確度為中、慢速指標�？焖賿呙钑r指標增加25%。環境溫度超出規定范圍，在原指標上每度增加12%。外部冷端補償（CJC）不包括補償準確度。表中溫度點之間可能會使用內插公式。指標不含傳感器指標。溫度范圍取決于傳感器。

類型
（范圍）

溫度

準確度

固定/內部CJC

外部CJC

通道1

通道x01~x20

外置接線模塊

內置接線模塊

K
−270 °C ~
1372 °C

−200 °C
0 °C
1000 °C

0.28 °C
0.10 °C
0.14 °C

0.41 °C
0.15 °C
0.20 °C

0.76 °C
0.29 °C
0.32 °C

1.60 °C
0.62 °C
0.64 °C

T
−270 °C ~
400 °C

−200 °C
0 °C
200 °C
400 °C

0.27 °C
0.10 °C
0.08 °C
0.08 °C

0.40 °C
0.15 °C
0.12 °C
0.11 °C

0.76 °C
0.30 °C
0.23 °C
0.20 °C

1.60 °C
0.65 °C
0.47 °C
0.41 °C

R
−50 °C ~
1768 °C

0 °C
300 °C
1200 °C
1600 °C

0.76 °C
0.42 °C
0.33 °C
0.34 °C

1.13 °C
0.63 °C
0.47 °C
0.49 °C

1.16 °C
0.64 °C
0.48 °C
0.50 °C

1.28 °C
0.71 °C
0.52 °C
0.54 °C

S
−50 °C ~
1768 °C

0 °C
300 °C
1200 °C
1600 °C

0.74 °C
0.45 °C
0.37 °C
0.39 °C

1.11 °C
0.67 °C
0.54 °C
0.56 °C

1.14 °C
0.68 °C
0.55 °C
0.57 °C

1.26 °C
0.76 °C
0.60 °C
0.63 °C

J
−210 °C ~
1200 °C

−200 °C
0 °C
1000 °C

0.20 °C
0.08 °C
0.11 °C

0.29 °C
0.12 °C
0.14 °C

0.65 °C
0.28 °C
0.25 °C

1.41 °C
0.61 °C
0.53 °C

N
−270 °C ~
1300 °C

−200 °C
0 °C
500 °C
1000 °C

0.42 °C
0.15 °C
0.12 °C
0.14 °C

0.62 °C
0.23 °C
0.17 °C
0.19 °C

0.90 °C
0.34 °C
0.24 °C
0.26 °C

1.69 °C
0.64 °C
0.44 °C
0.45 °C

E
−270 °C ~
1000 °C

−200 °C
0 °C
300 °C
700 °C

0.17 °C
0.07 °C
0.06 °C
0.08 °C

0.25 °C
0.10 °C
0.09 °C
0.10 °C

0.64 °C
0.27 °C
0.21 °C
0.21 °C

1.42 °C
0.61 °C
0.46 °C
0.45 °C

B
100 °C ~
1820 °C

300 °C
600 °C
1200 °C
1600 °C

1.32 °C
0.68 °C
0.41 °C
0.38 °C

1.97 °C
1.02 °C
0.60 °C
0.55 °C

1.97 °C
1.02 °C
0.60 °C
0.55 °C

1.97 °C
1.02 °C
0.60 °C
0.55 °C

C
0 °C ~
2315 °C

600 °C
1200 °C
2000 °C

0.23 °C
0.28 °C
0.44 °C

0.33 °C
0.40 °C
0.60 °C

0.37 °C
0.45 °C
0.66 °C

0.54 °C
0.63 °C
0.91 °C

D
0 °C ~
2315 °C

600 °C
1200 °C
2000 °C

0.22 °C
0.26 °C
0.39 °C

0.32 °C
0.36 °C
0.53 °C

0.34 °C
0.39 °C
0.56 °C

0.44 °C
0.49 °C
0.69 °C

G
0 °C ~
2315 °C

600 °C
1200 °C
2000 °C

0.24 °C
0.22 °C
0.33 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.33 °C
0.46 °C

L
−200 °C ~
900 °C

−200 °C
0 °C
800 °C

0.13 °C
0.08 °C
0.09 °C

0.19 °C
0.12 °C
0.12 °C

0.45 °C
0.28 °C
0.23 °C

0.99 °C
0.62 °C
0.48 °C

M
−50 °C ~
1410 °C

0 °C
500 °C
1000 °C

0.11 °C
0.10 °C
0.10 °C

0.16 °C
0.15 °C
0.14 °C

0.30 °C
0.25 °C
0.21 °C

0.64 °C
0.51 °C
0.41 °C

U
−200 °C ~
600 °C

−200 °C
0 °C
400 °C

0.25 °C
0.10 °C
0.08 °C

0.37 °C
0.15 °C
0.11 °C

0.71 °C
0.30 °C
0.20 °C

1.48 °C
0.63 °C
0.40 °C

W
0 °C ~
2315 °C

600 °C
1200 °C
2000 °C

0.24 °C
0.22 °C
0.33 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.33 °C
0.46 °C

熱電偶測量特性

范圍

溫度顯示分辨率

慢/中速

快速

−270 °C ~ 2315 °C

0.01 °C

0.1 °C

直流電壓

最大輸入

任何量程50 V

共模抑制比

140 dB @ 50 Hz或60 Hz (1 kΩ不平衡) ± 50 V最大峰值

差模抑制比

55 dB @電源頻率± 0.1 %, ± 120 %量程峰值

A/D線性

2 ppm讀數+ 1 ppm量程

輸入邏輯電流

30 pA @ 25℃

直流電壓準確度

準確度按照±（%讀數+%量程）給出�；�本準確度為中、慢速通道指標。對通道x01~x20或快速掃描，參考下表給出的指標。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在原指標之上。

范圍

通道1

通道x01~x20

快速

溫度超出18℃~28℃

±100 mV

0.0037 % + 0.0035 %

加2 μ

加0.0008 % of range

0.0005 % + 0.0005 %

±1 V

0.0025 % + 0.0007 %

加2 μ

加0.0008 % of range

0.0005 % + 0.0001 %

±10 V

0.0024 % + 0.0005 %

−

加0.0008 % of range

0.0005 % + 0.0001 %

±50 V

0.0038 % + 0.0012 %

−

加0.0008 % of range

0.0005 % + 0.0001 %

直流電壓輸入特性

分辨率

輸入阻抗

量程

慢/中速

快速

±100 mV

0.1 μV

1 μV

10 GΩ[1]

±1 V

1 μV

10 μV

10 GΩ[1]

±10 V

10 μV

100 μV

10 GΩ[1]

±50 V

100 μV

1 mV

10 MΩ±1 %

[1] -輸入超過±12 V時將被鉗位。鉗位電流至3mA。.

直流電流

輸入保護

0.15 A自動恢復PTC

直流電流準確度

準確度指標按照±（%讀數+%量程）給出。基本準確度為中、慢速通道指標。當使用快速掃描，溫度計的作用，使用下表給出的指標。如果環境溫度在規定范圍以外，用溫度偏離值乘以溫度系數并加在原指標之上。

量程

準確度

快速

溫度超出18℃~28℃

±100μA

0.015 % + 0.0035 %

加0.0008 % of range

0.002 % + 0.001 %

±1 mA

0.015 % + 0.0011 %

加0.0008 % of range

0.002 % + 0.001 %

±10 mA

0.015 % + 0.0035 %

加0.0008 % of range

0.002 % + 0.001 %

±100 mA

0.015 % + 0.0035 %

加0.0008 % of range

0.002 % + 0.001 %

直流電流輸入特性

分辨率

量程

慢/中速

快速

負載電壓

±100μA

0.1 nA

1 nA

<1 mV

±1 mA

1 nA

10 nA

<1 mV

±10 mA

10 nA

100 nA

<1 mV

±100 mA

100 nA

1μA

<1 mV

電阻

最大引線電阻（4線Ω）

對100Ω和1kΩ量程，每根引線為10Ω。其它量程為1kΩ

電阻準確度

準確度按照±（%讀數+%量程）給出�；�本準確度為4線、中/慢速通道指標。對2線測量，通道1增加0.02Ω
內部電阻。對通道x01~x20,增加1.5Ω外部引線電阻。使用快速掃描指標，參考下表給出的指標。如果環境溫度在規定
范圍以外，用溫度偏離值乘以溫度系數并加在原指標之上。

量程

準確度

快速

溫度超出18℃~28℃

100Ω

0.004 % + 0.0035 %

加0.001 % of range

0.0001 % + 0.0005 %

1 kΩ

0.003 % + 0.001 %

加0.001 % of range

0.0001 % + 0.0001 %

10 kΩ

0.004 % + 0.001 %

加0.001 % of range

0.0001 % + 0.0001 %

100 kΩ

0.004 % + 0.001 %

加0.001 % of range

0.0001 % + 0.0001 %

1 MΩ

0.006 % + 0.001 %

加0.002 % of reading plus 0.0008 % of range

0.0005 % + 0.0002 %

10 MΩ

0.015 % + 0.001 %

加0.002 % of reading plus 0.0008 % of range

0.001 % + 0.0004 %

100 MΩ

0.8 % + 0.01 %

加0.01 % of range

0.05 % + 0.002 %

電阻輸入特性

量程

慢/中速

快速

激勵電流（開路電壓）

100Ω

0.1 mΩ

1 mΩ

1 mA (4 V)

1 kΩ

1 mΩ

10 mΩ

1 mA (4 V)

10 kΩ

10 mΩ

100 mΩ

100μA (6 V)

100 kΩ

100 mΩ

1Ω

100μA (12 V)

1 MΩ

1Ω

10Ω

10μA (12 V)

10 MΩ

10Ω

100Ω

1μA (12 V)

100 MΩ

100Ω

1 kΩ

0.1μA (12 V)

Digital I/O

Absolute Voltage Range

 –4 V ~ 30 V

Input Minimum Logic High

2.0 V

Input Maximum Logic Low

0.7 V

Output Type

open drain active low

Output Logic Low (<1 mA)

0 V ~ 0.7 V

Maximum Sink Current

50 mA

Output Resistance

47Ω

~talizer

Absolute Voltage Range

 –4 V ~ 30 V

Minimum Logic High

2.0 V

Maximum Logic Low

0.7 V

Minimum Pulse Width

50μs

Maximum Frequency

10 kHz

Debounce Time

1.7 ms

Maximum Count

1048575 (20 bits)

Trigger

Absolute Voltage Range

 –4 V ~ 30 V

Minimum Logic High

2.0 V

Maximum Logic Low

0.7 V

Minimum Pulse Width

50μs

Maximum Latency

100 ms

Alarm Output

Absolute Voltage Range

 –4 V ~ 30 V

Output Type

open drain active low

Output Logic Low (<1 mA)

0 V ~ 0.7 V

Maximum Sink Current

50 mA

Output Resistance

47Ω

1586-2588外置接線模塊指標

最大輸入

50 V

失調電壓

<2μV

3線內部電阻不匹配

<50 mΩ

基本CJC準確度

0.25 °C

1586-2586內置接線模塊指標

最大輸入

50 V

失調電壓

<2μV

3線內部電阻不匹配

<50 mΩ

基本CJC準確度

0.6 °C

型號

描述

1586A/1DS

主機配一個外置接線模塊（20通道）

1586A/1DS/C

Super-DAQ Precision Temperature Scanner, 1 DAQ-STAQ Multiplexer, Accredited Calibration

1586A/2DS

主機配二個外置接線模塊（40通道）

1586A/2DS/C

Super-DAQ Precision Temperature Scanner, 2 DAQ-STAQ Multiplexers, Accredited Calibration

1586A/DS-HC

主機配一個內置接線模塊和一個外置接線模塊

1586A/DSHC/C

Super-DAQ Precision Temperature Scanner, 1 High-Capacity Module, 1 DAQ-STAQ Multiplexer, Accredited Calibration

1586A/1HC

主機配一個內置接線模塊（20通道）

1586A/1HC/C

Super-DAQ Precision Temperature Scanner, 1 HIgh-Capacity Module, Accredited Calibration

1586A/2HC

主機配二個內置接線模塊（40通道）

1586A/2HC/C

Super-DAQ Precision Temperature Scanner, 2 High-Capacity Modules, Accredited Calibration

配件

描述

1586-2586

內置模塊接線盒（不含繼電器板）

1586-2586/C

High-Capacity Module without Relay Card, Accredited Calibration

1586-2586-KIT

內置模塊接線盒+繼電器板

1586-2586-KIT/C

High-Capacity Module with Relay Card, Accredited Calibration

1586-2588

外部接線模塊，不含內部繼電器板

1586-2588/C

DAQ-STAQ Multiplexer without Adapter Card, Accredited Calibration

1586-2588-KIT

外置接線模塊+繼電器板
