系統簡介

　　DH5904EX巡檢儀是由江蘇東華測試技術股份有限公司生產、適用于石油、化工、冶金、電力、交通運輸、機械制造等領域旋轉機械狀態監測的一款新型巡檢儀，通過操作人員的日常巡檢來完成振動、溫度、手抄、觀察量等設備狀態信息的采集，，為專業工程師和企業管理者提供可靠的設備信息。儀器操作簡單、使用方便，，適合于操作人員使用。

　　DH5904EX巡檢儀，，可按巡檢路徑進行巡檢，，測試數據通過USB與電腦連接后，自動傳輸?shù)綌?shù)據庫，同時具有測振表和測溫儀功能，，一機多用，，使用方便。

　　產品特點

　　DH5904EX配套上層網絡版巡檢管理軟件組成一套完整的設備巡檢系統，其主要特點如下：

　　1、功能完備：可以進行振動、溫度、手抄、觀察量的測量和采集；

　　2、操作簡單、直觀、方便、靈活；

　　3、電子標簽快速定位；

　　4、B/S 結構軟件系統，無需安裝客戶端軟件，，通過IE 瀏覽器進行查詢和分析診斷；

　　5、全部數據進入SQL數據庫；

　　6、具有設備圖、棒圖、趨勢圖、趨勢導航、波形、頻譜、瀑布圖、包絡圖等分析工具；

　　7、報警閥值設定，實現對設備的全面監測；

　　8、故障報告、診斷報告、檢修報告、驗收報告、案例報告。

　　9、軸承庫、特征頻率計算工具、違規查詢、設備報表等輔助設備管理功能。

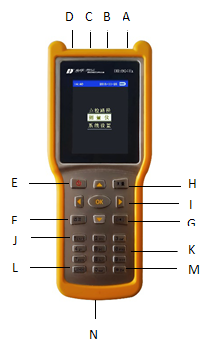

外觀說明

A：測振接口：配接DH186加速度傳感器；

B：LED手電筒；

C：激光頭：測溫時用以定位；

D：測溫頭：接受紅外溫度信號；



E：開關鍵：長按3秒開、關機；

F：返回鍵：返回上一級目錄；

G：電子標簽：電子標簽掃描鍵；

    H：測量：測量/保存數據；

   I：上、下、左、右：選擇鍵；

       OK：確認鍵；

J：測量儀功能；

K：數字鍵區；

L：中英文、數字、漢字的輸入；輸入法切換鍵；手電筒開關切換（主界面下）；

M：“測量儀”功能中切換采樣方式：低頻檔/高頻檔；

N：充電、數據通訊端口。

　　性能指標

　　1、2.5寸真彩屏幕、數字鍵輸入；

　　2、輸入方式：IEPE；

　　3、硬件積分，，工作頻帶：

　�。�1）加速度：3Hz--10kHz；

　�。�2）速度：3Hz--2kHz；

　　（3）位移：3Hz--500Hz。

　　4、采樣頻率：256Hz--25.6kHz分檔，，由上位機設定；

　　5、數據點數：1024、2048、4096、8192點分檔，由上位機設定；

　　6、測量參數：振動加速度（或者速度、位移之一）、測溫、手抄、觀察量；

　　7、溫度測量：內置紅外測溫模塊，測溫范圍: 0～360℃；

　　8、滿度值：±50mV、±500mV、±5V；

　　9、巡檢測點數： 動態振動測點：1000（數據點數1024時）；

　　10、振動波形存儲點數：1024、2048、4096、8192點,由上位機設定；

　　11、使用溫度：-10℃--+50℃；

　　12、儲存溫度：-20℃--60℃；

　　13、電源：

　　（a） 智能化管理的可充電鋰電池組供電，，充滿電后可連續工作8小時；

　�。╞） 充電時間：關機狀態下，連續3小時充滿。

　　14、充電器：

　�。╝） 型式：恒流恒壓型；

　�。╞） 輸入：交流220V±10％, 50Hz±5％；

　�。╟） 輸出：直流9V 1A

　　15、尺寸：180mm（長）×77mm（寬）×38mm（厚）

　　16、重量：465克
